RTV 产品介绍
HR-PS-80 (Low Density Silicone RTV - 低密度硅胶RTV)
| 分离 | 特征 | 金额A | 液体B |
|---|---|---|---|
| 固化前 | 主要成分 | 硅胶 | 硅胶 |
| 粘度 (23℃) | 45~90Poise | 45~90Poise | |
| 颜色 | 黑色 | 白色 | |
| 重要性 (23℃) | 1.05~1.10 | 1.05~1.10 | |
| 混合比例 | 1 : 1 | ||
| 混合后工作时间 | 2-5分钟 | ||
| 完全固化时间 | 24 小时 | ||
| 储存温度 | 32℃ Max | ||
| 固化后 | 颜色 | 黑色 | |
| 膨胀率 | 200~300% | ||
| 密度 | 14~28 lb/ft3 | ||
| 细胞结构 | Closed Cell | ||
| 可用温度 | -70℃~200℃ | ||
| 燃烧过程中的需氧量 | >28 | ||
| 该产品有毒吗？ | 无 | ||
| 耐火性 | T/F类 (FS012, KSF2842, UL-1479, ASTM E-814) | ||
| 耐辐射 | 1×108Rad (ASTM E-1027) | ||
| Ventilation Seal | No leakage with 5” of water pressure head | ||
| Flame Spread Index (ASTM E-84) | 25 or less | ||
| Asbestos Free | Yes | ||
| Hallogen Free | Yes | ||
用法
Fire Barrier（防火区）开口和贯穿处的密封材料
特征
将A/B各混合5分钟，然后以重量/体积1:1混合约1分钟
完全固化需要24小时。 （快照时间约3分钟）
根据温度的不同，可能会有一些差异。
HR-PS-120 (Medium Density Silicone RTV - 中密度硅胶RTV)
| 分离 | 特征 | 金额A | 液体B |
|---|---|---|---|
| 固化前 | 主要成分 | 硅胶 | 硅胶 |
| 颜色 | 灰色 | 白色 | |
| 重要性 (23℃) | ≥1.31 | ≥1.31 | |
| 混合比例 | 1 : 1 | ||
| 混合后的工作时间 | 30 分钟内 | ||
| 完全固化时间 | 24 小时 | ||
| 存储温度 | 32℃ Max | ||
| 固化后 | 颜色 | 灰色 | |
| 密度 | ≥82 lb/ft3 | ||
| 可用温度 | -70℃~200℃ | ||
| 燃烧过程中的需氧量 | >28 | ||
| 该产品有毒吗？ | 无 | ||
| 耐火性 | T/F类 (FS012, KSF2842, UL-1479, ASTM E-814) | ||
| 耐辐射 | 1×108Rad (ASTM E-1027) | ||
| Flood Seal | ≤0.01Gallon Min. @15psi | ||
| Comoartment Pressurization | ≤0.001CFM/ft/psi @Steam 压力差 8psi |
||
| Ventilation Seal | No leakage with 5” of water pressure head | ||
| Flame Spread Index (ASTM E-84) | 25 or less | ||
| Asbestos Free | Yes | ||
| Hallogen Free | Yes | ||
用法
防火和压力屏障的开口和渗透的密封和再利用
特征
将A/B各混合5分钟，然后以重量/体积1:1混合约3至5分钟
完全固化需要24小时。 (快照时间约40~60分钟)
根据温度的不同，可能会有一些差异。
HR-PS-140 (High Density Silicone RTV - 高密度硅胶RTV)
| 分离 | 特征 | 金额A | 液体B |
|---|---|---|---|
| 固化前 | 主要成分 | 硅胶 | 硅胶 |
| 颜色 | 灰色 | 白色 | |
| 重要性 (23℃) | ≥2.25 | ≥2.25 | |
| 混合比例 | 1 : 1 | ||
| 混合后的工作时间 | 30 分钟内 | ||
| 完全固化时间 | 24 小时 | ||
| 存储温度 | 32℃ Max | ||
| 固化后 | 颜色 | 深灰色 | |
| 密度 | ≥140 lb/ft3 | ||
| 可用温度 | -70℃~200℃ | ||
| 燃烧过程中的需氧量 | >28 | ||
| 该产品有毒吗？ | 无 | ||
| 耐火性 | T/F类 (FS012, KSF2842, UL-1479, ASTM E-814) | ||
| 耐辐射 | 1×108Rad (ASTM E-1027) | ||
| Flood Seal | ≤0.01Gallon Min. @15psi | ||
| Comoartment Pressurization | ≤0.001CFM/ft/psi @Steam 压力差 8psi |
||
| Ventilation Seal | No leakage with 5” of water pressure head | ||
| Flame Spread Index (ASTM E-84) | 25 or less | ||
| Asbestos Free | Yes | ||
| Hallogen Free | Yes | ||
用法
用于需要阻挡伽马射线免受火、压力和辐射屏障影响的开口和渗透的密封材料。
特征
将A/B各混合5分钟，然后以重量/体积1:1混合约3至5分钟
完全固化需要24小时。 (快照时间约40~60分钟)
根据温度的不同，可能会有一些差异。
HR-BS-924 (Boot Fabric - 靴子面料)
| 特征 | |
|---|---|
| Thickness | .031”(0.79mm)min |
| Service Temperature | 200°F min |
| 抗辐射 | 1×108Rad (ASTM E-1027) |
| Flood Seal | ≤0.01Gallon Min. @15psi |
| Compartment Pressurization Seal | ≤0.001CFM/ft/psi @Steam 压力差 8psi |
| Ventilation Seal | No leakage with 5” of water pressure head |
|
|
用法
当火灾或蒸汽管线屏障的管道或导管发生移动时，安装在套管和管道上。
DM 产品介绍
Sildent Light Body
| 物理和机械性能 | 属性值 | |
|---|---|---|
| 稠度（毫米） | 最小 36 毫米 | |
| 混合时间（秒） | Cartridge Type | 自动搅拌 |
| 混合比例 | Base : Catalyst | 1 : 1 |
| 操作时间（秒） | 1 分钟或更长时间 | |
| 颜色 | Base : Green | Catalyst : white |
| 固化时间（分钟） | 4 分钟（口内） | |
| 压缩时的应变率（%） | 10%以内 | |
| 弹性恢复率 (%) | > 99.5% | |
| 尺寸变化（%） | 0.2%以内 | |
| 微观细节再现性 (㎛) | 20㎛ Reproduce | |
| Compatibility with gypsum (㎛) | 50㎛ Reproduce | |
| 适用范围 | 优点 | |
|
•牙冠和牙桥印模
•嵌体和高嵌体取模 •功能性取模 •种植体取模 •制作假牙和局部假牙的印模 |
•优异的流动性
•优异的亲水性 •优异的抗撕裂性和变形性 •得益于卡扣技术，工作时间准确 •卓越的安全性 •出色的精细再现 |
|
储存温度：15℃至25℃
Sildent Regular Body
| 物理和机械性能 | 属性值 | |
|---|---|---|
| 稠度（毫米） | 长达 31 至 41 毫米 | |
| 混合时间（秒） | Cartridge Type | 自动搅拌 |
| 混合比例 | Base : Catalyst | 1 : 1 |
| 操作时间（秒） | 1 分钟或更长时间 | |
| 颜色 | Base : Blue | Catalyst : white |
| 固化时间（分钟） | 4 分钟（口内） | |
| 压缩时的应变率（%） | 10%以内 | |
| 弹性恢复率 (%) | > 99.5% | |
| 尺寸变化（%） | 0.2%以内 | |
| 微观细节再现性 (㎛) | 20㎛ Reproduce | |
| Compatibility with gypsum (㎛) | 50㎛ Reproduce | |
| 适用范围 | 优点 | |
|
•牙冠和牙桥印模
•嵌体和高嵌体取模 •功能性取模 •种植体取模 •制作假牙和局部假牙的印模 |
•变形后恢复能力极好
•优异的亲水性 •优异的抗撕裂性和抗变形性 •卓越的安全性 •出色的精细再现 |
|
储存温度：15℃至25℃
Sildent Heavy Body
| 物理和机械性能 | 属性值 | |
|---|---|---|
| 稠度（毫米） | 最大 35 毫米 | |
| 混合时间（秒） | Cartridge Type | 自动搅拌 |
| 混合比例 | Base : Catalyst | 1 : 1 |
| 操作时间（秒） | 1 分钟或更长时间 | |
| 颜色 | Base : Purple | Catalyst : white |
| 固化时间（分钟） | 4 分钟（口内） | |
| 压缩时的应变率（%） | 10%以内 | |
| 弹性恢复率 (%) | > 99.5% | |
| 尺寸变化（%） | 0.2%以内 | |
| 微观细节再现性 (㎛) | 50㎛ Reproduce | |
| Compatibility with gypsum (㎛) | 50㎛ Reproduce | |
| 适用范围 | 优点 | |
|
•牙冠和牙桥印模
•嵌体和高嵌体取模 •功能性取模 •种植体取模 •制作假牙和局部假牙的印模 |
•变形后恢复能力极好
•优异的亲水性 •优异的抗撕裂性和抗变形性 •持久的尺寸稳定性 •出色的精细再现 •轻松从口中取出 |
|
储存温度：15℃至25℃
Sildent Putty
| 物理和机械性能 | 属性值 | |
|---|---|---|
| 稠度（毫米） | 最大 35 毫米 | |
| 混合时间（秒） | Jar Type | 手动混合（60秒） |
| 混合比例 | Base : Catalyst | 1 : 1 |
| 操作时间（秒） | 1分40秒以上 | |
| 颜色 | Base : Violet | Catalyst : white |
| 固化时间（分钟） | 5 分钟（口内） | |
| 压缩时的应变率（%） | 2.4%以内 | |
| 弹性恢复率 (%) | > 99.5% | |
| 尺寸变化（%） | 0.11%以内 | |
| 微观细节再现性 (㎛) | 75㎛ Reproduce | |
| Compatibility with gypsum (㎛) | 50㎛ Reproduce | |
| 适用范围 | 优点 | |
|
•牙冠和牙桥印模
•嵌体和高嵌体取模 •功能性取模 •种植体取模 •制作假牙和局部假牙的印模 |
•在口中凝固时间短
•不粘、柔软且易于混合 •无气泡产生 •优异的机械性能 •出色的精细再现 •亲水性 |
|
储存温度：15℃至25℃
Sildent Tube
| 物理和机械性能 | 属性值 | |
|---|---|---|
| 稠度（毫米） | 35毫米以内 | |
| 混合时间（秒） | Tube Type | 30秒 |
| 混合比例 | Base : Catalyst | 1 : 1 |
| 操作时间（秒） | 1分40秒内 | |
| 颜色 | Base : Purple | Catalyst : white |
| 固化时间（分钟） | 4 分钟内（口内） | |
| 压缩时的应变率（%） | 10%以内 | |
| 弹性恢复率 (%) | > 99.5% | |
| 尺寸变化（%） | 0.2%以内 | |
| 微观细节再现性 (㎛) | 50㎛ Reproduce | |
| 适用范围 | 优点 | |
|
•牙冠和牙桥印模
•嵌体和高嵌体取模 •功能性取模 •种植体取模 •制作假牙和局部假牙的印模 |
•变形后恢复能力极好
•优异的亲水性 •优异的抗撕裂性和抗变形性 •持久的尺寸稳定性 •出色的精细再现 •轻松从口中取出 |
|
储存温度：12℃至25℃
Sildent Fast Light body
| 物理和机械性能 | 属性值 | |
|---|---|---|
| 稠度（毫米） | 最小 36 毫米 | |
| 混合时间（秒） | Cartridge Type | 自动搅拌 |
| 混合比例 | Base : Catalyst | 1 : 1 |
| 操作时间（秒） | 40秒以上 | |
| 颜色 | Base : Yellow Green | Catalyst : white |
| 固化时间（分钟） | 3分钟（口内） | |
| 压缩时的应变率（%） | 10%以内 | |
| 弹性恢复率 (%) | > 99.5% | |
| 尺寸变化（%） | 0.2%以内 | |
| 微观细节再现性 (㎛) | 20㎛ Reproduce | |
| Compatibility with gypsum (㎛) | 50㎛ Reproduce | |
| 适用范围 | 优点 | |
|
•牙冠和牙桥印模
•嵌体和高嵌体取模 •功能性取模 •种植体取模 •制作假牙和局部假牙的印模 |
•凝结时间短
•优异的亲水性 •出色的微型零件再现性 •优异的尺寸稳定性 |
|
储存温度：15℃至25℃
Sildent Fast Heavy body
| 物理和机械性能 | 属性值 | |
|---|---|---|
| 稠度（毫米） | 最小 35 毫米 | |
| 混合时间（秒） | Cartridge Type | 自动搅拌 |
| 混合比例 | Base : Catalyst | 1 : 1 |
| 操作时间（秒） | 40秒以上 | |
| 颜色 | Base : Cordovan | Catalyst : white |
| 固化时间（分钟） | 3分钟（口内） | |
| 压缩时的应变率（%） | 10%以内 | |
| 弹性恢复率 (%) | > 99.5% | |
| 尺寸变化（%） | 0.2%以内 | |
| 微观细节再现性 (㎛) | 50㎛ Reproduce | |
| Compatibility with gypsum (㎛) | 50㎛ Reproduce | |
| 适用范围 | 优点 | |
|
•牙冠和牙桥印模
•嵌体和高嵌体取模 •功能性取模 •种植体取模 •制作假牙和局部假牙的印模 |
•凝结时间短
•优异的亲水性 •出色的恢复能力 •出色的微型零件再现性 •优异的尺寸稳定性 •取模后轻松分离 |
|
储存温度：15℃至25℃
Sildent Bite
| 物理和机械性能 | 属性值 | |
|---|---|---|
| 混合时间（秒） | Cartridge Type | 自动搅拌 |
| 混合比例 | Base : Catalyst | 1 : 1 |
| 操作时间（秒） | 30秒以上 | |
| 颜色 | Base : Yellow | Catalyst : white |
| 固化时间（分钟） | 1分钟（口内） | |
| 硬度（高清） | 22HD 或更高（或至少 22HD） | |
| 尺寸变化（%） | 0.2%以内 | |
| 适用范围 | 优点 | |
| •字节印象获取 |
•极快的凝固时间（1分钟）
•高强度 •出色且精确的取模效果 •轻松修剪 |
|
储存温度：15℃至25℃
MMR (Mold Making Rubber - 模具制造橡胶)
| 特征 | CRTV-40 | CRTV-50 | CRTV-60 | CRTV-70 | CRTV-80 | CRTV-85 | CRTV-90 | CRTV-280 |
|---|---|---|---|---|---|---|---|---|
| Viscocity (Pa.s) | 14 | 19 | 23 | 20 | 20 | 14 | 33 | 6.4 |
| Working time at 23℃ (min) |
30 | 30 | 30 | 50 | 50 | 50 | 50 | - |
| Working time at 23℃ (hour) |
2 | 2 | 2 | 2 | 2 | 2 | 2 | - |
| Working time at 23℃ (day) |
3 | 3 | 3 | 3 | 3 | 3 | 3 | - |
| Specific Gravity | 1.12 | 1.27 | 1.43 | 1.51 | 1.54 | 1.56 | 1.58 | 1.58 |
| Hardness (Shore A) | 40 | 50 | 62 | 70 | 80 | 85 | 90 | 82 |
| Tensile Strength (Mpa) | 1 | 2 | 3 | 3.8 | 5 | 8.5 | 3 | - |
| Elongation (%) | 160 | 120 | 95 | 55 | 55 | 30 | 23 | - |
| Tear Strength (kN/M) | 2 | 2 | 3 | 3 | 3 | 3 | 3 | - |

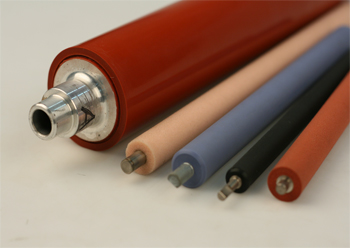

用法
清洁辊，可有效去除光学薄膜、普通薄膜、LCD、LED加工品表面的细小灰尘、灰尘、异物。
特征
能够长时间可靠地去除灰尘和异物
凭借硅橡胶独特的耐热性和低温柔韧性，
可在较宽的温度范围内使用
